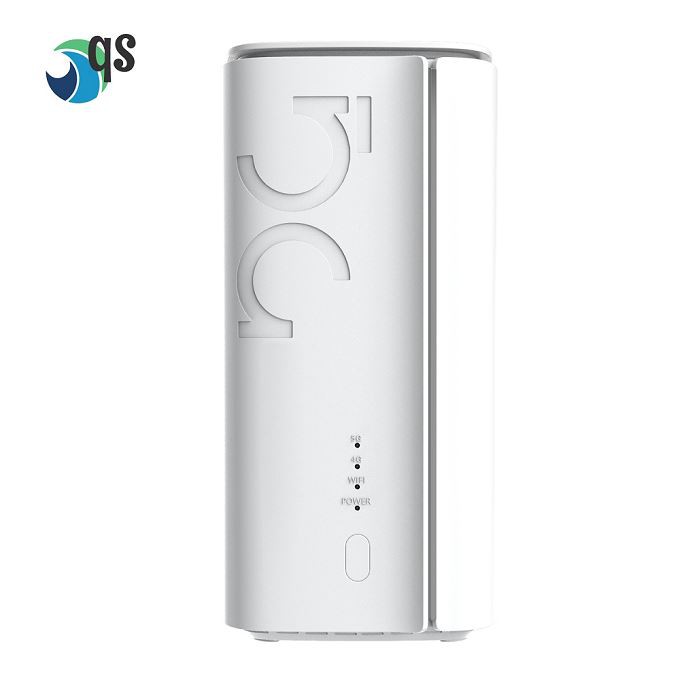

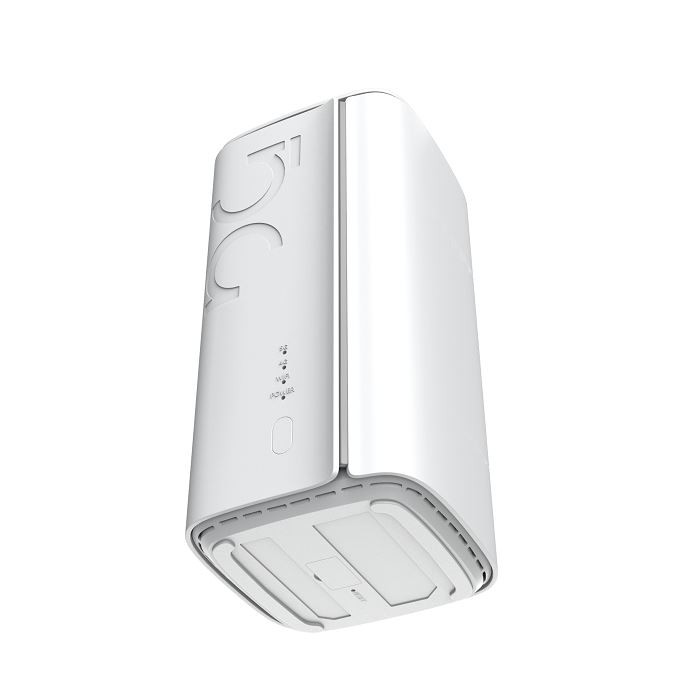

5G a WiFi-6 CPE System Llwybrydd Clyfar
M01 5G CPE
1 Cynnyrch Trosolwg
5G a WiFi-6 System Llwybrydd Clyfar (CPE), yn seiliedig ar lwyfan gwreiddio newydd sbon, gall fod yn fodlon â symudol tyfu i fynycysylltiadaugofynion ac yn darparu'r cyflymder cyflym y tu hwnt i'ch dychymyg.
Mae'r CPE yn gydnaws â modd deuol NSA/SA, yn addas ar gyfer pob math o rwydwaith ledled y byd, mae'n golygu eich bod chi'n ei blygio a'i chwarae ac yn mwynhau'r cysylltiad band eang cyflym iawn mewn unrhyw le.
Mae'r CPE yn dod â'r ffordd newydd i'ch galluogi i brofi ffrydio VR / AR / 4K / 8K yn rhydd ac yn hawdd. Gyda thechnoleg 802.11ax (Wi-Fi 6) wedi'i hymgorffori, mae gan y CPE sengl sylw diwifr ehangach a mwy o led band. Yn y cyfamser mae'r CPE yn dod â diogelwch uwch, gwell effeithlonrwydd rhwydwaith a bywyd batri hirach.
Nodweddion Allweddol
5G Cellog
Modem Qualcomm ™ SDX55 wedi'i ymgorffori, mae ganddo'r perfformiad rhwydwaith symudol 5G gorau ac mae'n gweithio gydag aml-ddull integredig 5G i 2G ledled y byd.
Wi-Fi 6 (802.11ax)
Y dechnoleg Wi-Fi chwyldroadol gydag OFDMA a DL MU-MUMI, llinell ddiwifr gyflymach, mwy o gysylltiad â chleientiaid, hwyrni is, effeithlonrwydd rhwydwaith gorau.
Cynhwysedd Di-wifr Uwch
Mae ffrydiau gofodol band deuol 4, mae'r CPE yn allbynnu lled band diwifr 1800Mbps (600 a 1200), yn gwneud i chi dawelu fy meddwl wrth fwynhau fideos UHD, gemau ar-lein yn ystod oriau brig y cartref. Mae'n fuddsoddiad sy'n diogelu'r dyfodol o gwbl.
MESH hybrid plws Rhwydweithio
Mae'r CPE yn etifeddu'r dechnoleg rhwyll ac yn cefnogi rhwydweithio hybrid "gwifrog / diwifr". Mae mor gyfleus gorchuddio pob cornel a pharth marw trwy ychwanegu un MESH a nod arall (cyfres arall o lwybrydd). mae'n gwella'r defnydd o rwydwaith diwifr ac wedi optimeiddio'r nodwedd ddi-dor.
5G Taflen data
5G Cellog
1) Band Sylfaen 5G: System Modem-RF Qualcomm® Snapdragon™ X55
2) Dulliau Rhwydwaith 5G: SA (annibynnol), NSA (nad yw'n annibynnol)
3) Bandiau NSA 5G: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79
4) Bandiau SA 5G: n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79
5) Safonau 5G: Rhyddhad 3GPP 15
6) Cyflymder Trosglwyddo 5G SA: 2.1Gbps / 900Mbps (hyd at ISPs)
7) Cyflymder Trosglwyddo 5G NSA: 2.5Gbps / 650Mbps (hyd at ISPs)
4G Taflen data
n 4G Cellog
8) Categori LTE: Cath Lawr 16 / UP Cat 18
9) LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
10) LTE-TDD: B34/B38/B39/B40/B41/B42/B43/B48
11) LTE Lawr 4 × 4 MIMO: B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/B39/B40/B41/B42/B43/B48/B66
12) WCDMA: B1/B2/B3/B4/B5/B8/B19
13) LTE : I lawr 1.0 Gbps;UP 200 Mbps
Taflen Ddata WiFi6
WiFi 6（802.11ax）
1) Radio Gweithio: #1: 600Mbps @ 2.4GHz; #2: 1200Mbps @ 5.1-5.8GHz
2) Technoleg Codio:1024-QAM / OFDMA
3) Peak Connections:>100 a mwy o gleientiaid
4) Cydymffurfiad Safonol Wi-Fi: Wifi6 a 802.11ac / 802.11n yn ôl
5) Antena: antena perfformiad uchel 4 pcs adeiledig gyda 4 pcs o gydrannau FEM allanol.
Data Newid
1) Cysylltiad 4G/5G Symudol (APN Cymorth)
2) Cysylltiad Giga Ethernet
3) rhwyll: rhwyll a hybird
4) WiFi 2.4G/5Ghz
5) Firewall Uwch
6) Hidlydd MAC
7) Diogelwch WiFi
8) Trwodd VPN a Chleient VPN (L2TP PPTP)
9) IPV4/IPV6
10) Rheoli WE / APP
11) Uwchraddio cadarnwedd
Manylebau caledwedd
Caledwedd Manyleb
1) CPU: MT7621AT
2) Cof: Fflach 16MB ynghyd â 256MB DDR3
3) Ethernet: 1 * 1 Gbps WAN, 2 * LAN 1Gbps
4) 1 * Slot SIM （Nano-SIM）
5) botwm ailosod
6) MESH ynghyd â Botwm
7) MESH ynghyd â LED Switch
8) Dangosydd LED
- MESH ynghyd â Statws Gwaith (golau anadlu)
– Statws 4G
- Statws 5G
- Statws WiFi
- Statws Pŵer
9) Cyffredinol
- Defnydd pŵer:<20W
- Cyflenwad Pŵer DC: 12V/2A
– Tymheredd gweithio:0 gradd -40 gradd , Tymheredd storio: -20 gradd - ynghyd â 70 gradd
– Lleithder: 5 y cant -95 y cant
- Dimensiynau: 108X108X216MM
- Pwysau: I'w gadarnhau
2 Technegol Manylebau
Model | M01K21 |
CPU | MT7621AT ynghyd â SDX55 |
Fflach | 16MB |
Ram | 2Gb |
Amlder WiFi | 2.4G&5G |
Safon WiFi | 2.4G: 802.11b/g/n / echel 2T2R MIMO, 5.8GHz: 802.11a/n/ac/ax 2T2R MIMO |
WiFi | 2.4GHz: 600Mbps ,5GHz:1200Mbps |
Safon 5G | 3GPP Release 15 gweithrediad NSA/SA, Is-6 GHz |
Modd Rhwydwaith 5G | NSA/SA |
Cyfradd Data 5G/4G | Cyflymder Trosglwyddo 5G SA: 2.1Gbps/900Mbps (hyd at ISPs) 5G Cyflymder Trosglwyddo NSA: 2.5Gbps/650Mbps (hyd at ISPs) LTE : I lawr 1.0 Gbps; UP 200 Mbps |
Bandiau Amlder 5G | 5G NR NSA n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79 5G NR SA n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48*/n66/n71/n77/n78/n79 MIMO Cyswllt i lawr: 4 × 4 MIMO ar n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79 Uplink: 2 × 2 MIMO ar n41 |
Categori LTE | |
Downlink cath 16/ Uplink Cath 18 | |
LTE-FDD | |
B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 | |
LTE-TDD | |
Bandiau Amlder 4G&3G | B34/B38/B39/B40/B41/B42/B43/B48 LAA B46 （Cefnogi 2 × 2 MIMO） |
Downlink4 × 4 MIMO | |
B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/39/B40/B41/B42/B43/B48/B66 | |
WCDMA | |
B1/B2/B3/B4/B5/B6/B8/B19 | |
Modd Modiwleiddio | 5G:GMSK/8PSK/BPSK/QPSK/16QAM/64QAM/256QAMWIFI: 1024-QAM / OFDMA |
WiFi Derbyn Sensitifrwydd | 2 . 4 G: 11 X HE 20 : - 70 d Bm@ MCS 11 , - 80 d Bm@ MCS 0 . 11 X HE 40 : - 70 d Bm@ MCS 11 , - 80 d Bm@ MCS 0 . 11 n HT 20 : - 70 d Bm@ MCS 7 , - 80 d Bm@ MCS 0 . 11 n HT 40 : - 70 d Bm@ MCS 7 , - 78 d Bm@ MCS 0 . 11 g: - 68 d Bm@ 54 Mbps, - 82 d Bm@ 6 Mbps. 11 b: - 70 d Bm@ 11 Mbps, - 85 d Bm@ 1 Mbps.
5 . 8 G: 11 a: - 72 d Bm@ 54 Mbps, - 85 d Bm@ 6 Mbps. 11 n HT 20 : - 75 d Bm@ MCS 7 , - 85 d Bm@ MCS 0 . 11 n HT 40 : - 75 d Bm@ MCS 7 , - 88 d Bm@ MCS 0 11 ac HT 80 : - 65 d Bm@ MCS 9 11 a X HT 80 : - 65 d Bm@ MCS 11 |
EVM | 802 . 11 n@ MCS 7 : Llai na neu'n hafal i - 30 dB 802 . 11 g@ 54 M: Llai na neu'n hafal i - 30 dB 802 . 11 b@ 11 M: Llai na neu'n hafal i - 15 dB 802 . 11 a@ 54 M: Llai na neu'n hafal i - 28 dB 802 . 11 ac @ MCS 9 : Llai na neu'n hafal i - 33 dB 802 . 11 a X @ MCS 11 : Llai na neu'n hafal i - 33 dB |
Gwyriad Amlder | ±20ppm |
Dimensiwn | 108X108X216MM |

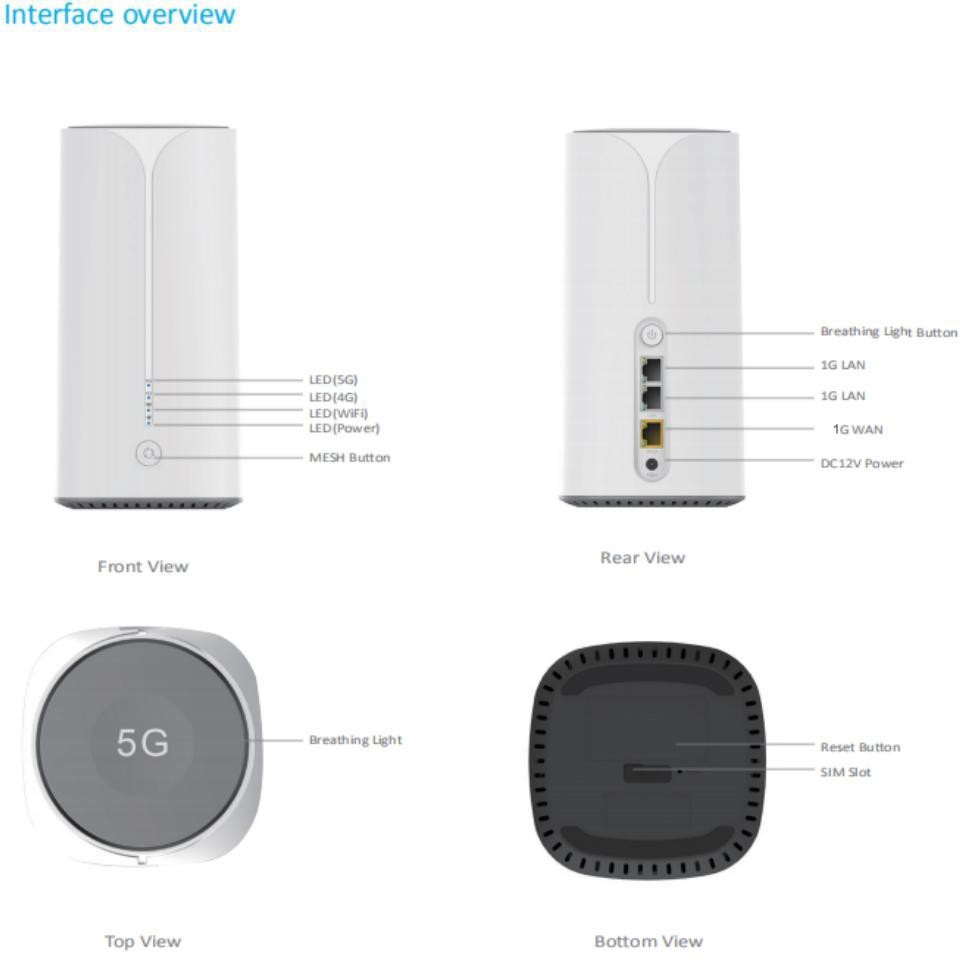

Rhyngwyneb | 2 * 10/100M/1000 LAN 1 * 10/100M/1000 WAN Mewnbwn Pŵer DC 1 * 12V 2A 1 Botwm Ailosod 1 Anadlu Botwm Golau 1 slot cerdyn SIM 1 Botwm Rhwydweithio MESH |
Estyniad Rhwydwaith | MESH |
Ail gychwyn | Ailosod （Gwasg hir 10 eiliad i adfer gosodiadau'r ffatri） |
MESH | Rhwydweithio: gwasg fer (golau rhwydweithio glas yn fflachio) |
Dangosydd LED | Pŵer, Golau Anadlu, Signal 4G, Signal 5G, Signal WiFi |
Defnydd Pŵer | ＜24W |
Amgylchedd | Tymheredd Gweithredu:-20 gradd - ynghyd â 50 gradd Tymheredd Storio:-40 gradd - ynghyd â 70 gradd Lleithder: 5％-95％（Dim anwedd） |
Pwysau | 1.35KG （Yn cynnwys ategolion blwch lliw） |
Swyddogaeth Meddalwedd | |
IPV4 | Cefnogaeth |
IPV6 | Cefnogaeth |
QOS Smart | Cefnogaeth |
Rheolaeth Rhieni | Cefnogaeth |
UPNP | Cefnogaeth |
VPN | Yn cefnogi cleient L2TP VPN Yn cefnogi cleient PPTP VPN |
APN | Cefnogaeth |
DDNS | Cefnogaeth |
DMZ | Cefnogaeth |
Mapio Porthladdoedd | Cefnogaeth |
MESH | Cefnogi MESH preifat |
AP | Cefnogaeth |
TR069 | Cefnogaeth |
Amgryptio WiFi | Agor WEP WPA{0}}PSK WPA3-SAE WPA/WPA2-PSK WPA{0}}PSK/WPA3-SAE |
Band WiFi Cydgasglu | Cefnogaeth |
Arall | Arddangosfa gwybodaeth cysylltiad 5G Llawlyfr clo amlder Ystadegau Traffig |

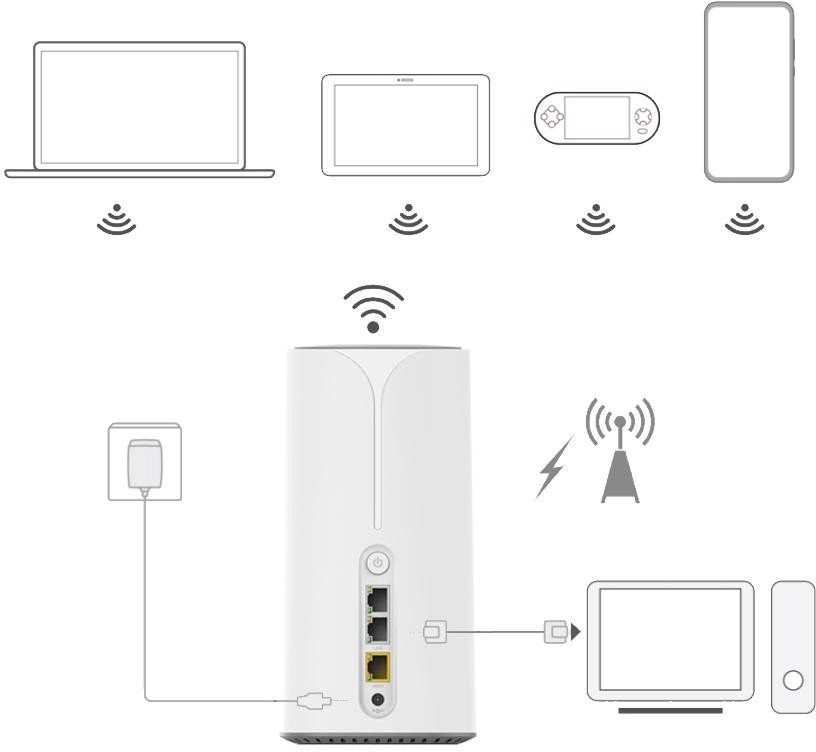

3cysylltiad rhwydwaith diagram
1, Cyrchu'r Rhyngrwyd trwy Rwydwaith Symudol (5G / LTE)

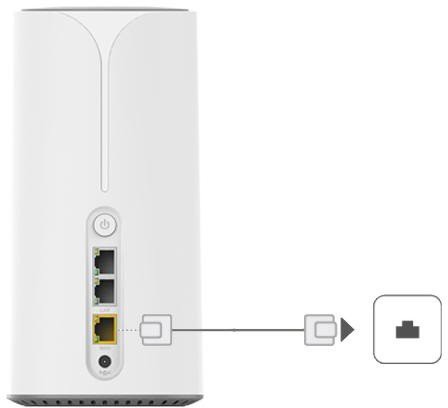

2, Cyrchu'r Rhyngrwyd trwy Rwydwaith Ethernet
Beth sydd yn y pecyn?
• Un (1) Llwybrydd CPE 5G (M01K21)
• Un (1) cebl Ethernet Cat6 1m
• Un (1) Addasydd Pŵer
• Canllaw Cychwyn Cyflym
*: yn cael ei ddatblygu / ar y gweill.
Uchafswm ystod signal di-wifr sy'n deillio o fanylebau safonol IEEE 802.11. Bydd mewnbwn data gwirioneddol a data dros bellter yn amrywio. Mae amodau rhwydwaith a ffactorau amgylcheddol, gan gynnwys maint y traffig rhwydwaith, deunydd adeiladu ac adeiladu, a gorbenion rhwydwaith, yn arwain at gyfradd mewnbwn data gwirioneddol is a darpariaeth diwifr.
